esquema valldoreix

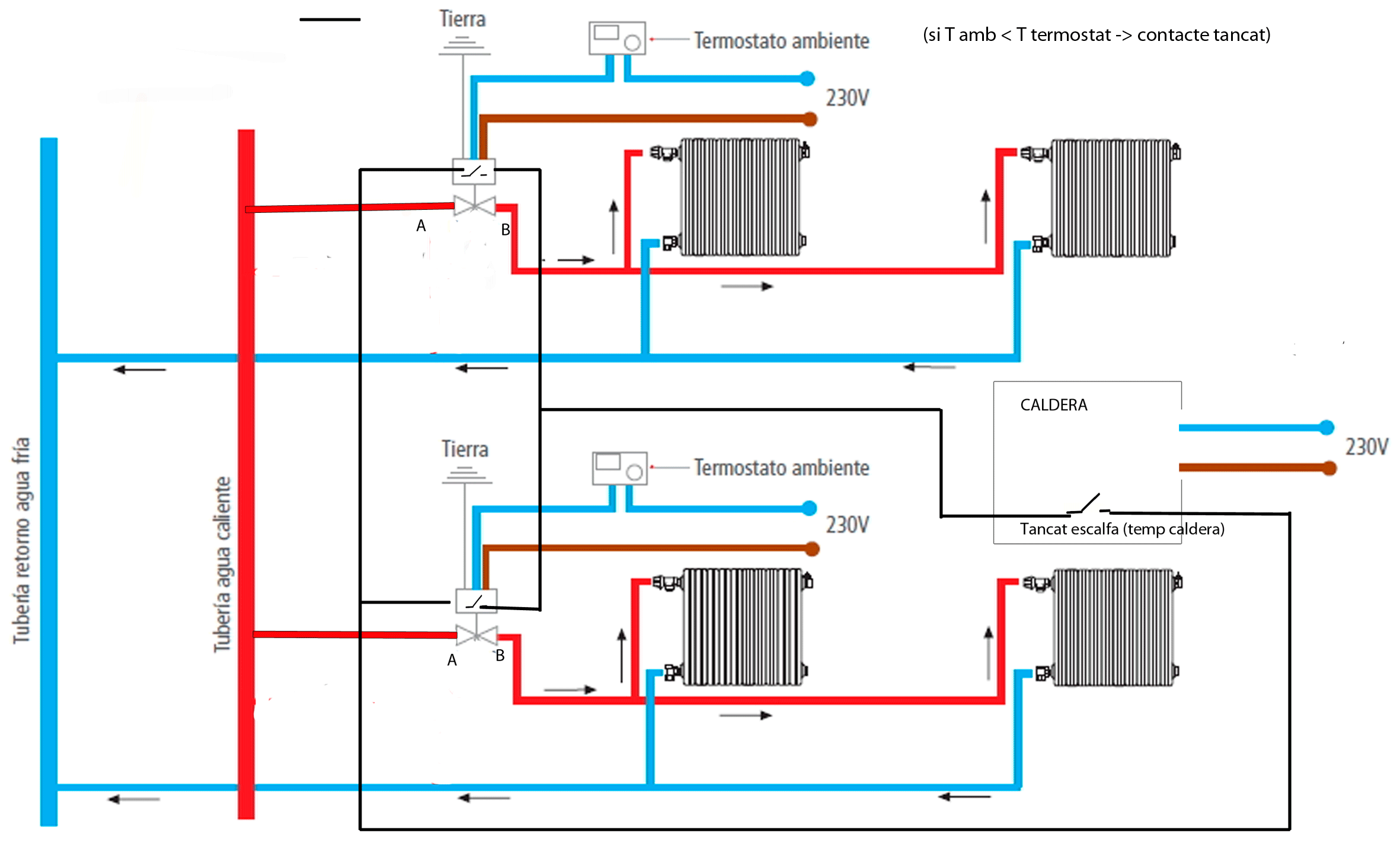

CONNEXIÓ ELECTROVALVULES

La caldera Baxi cubic amb totes les electrovàlvules desconnectades dona 24vcc

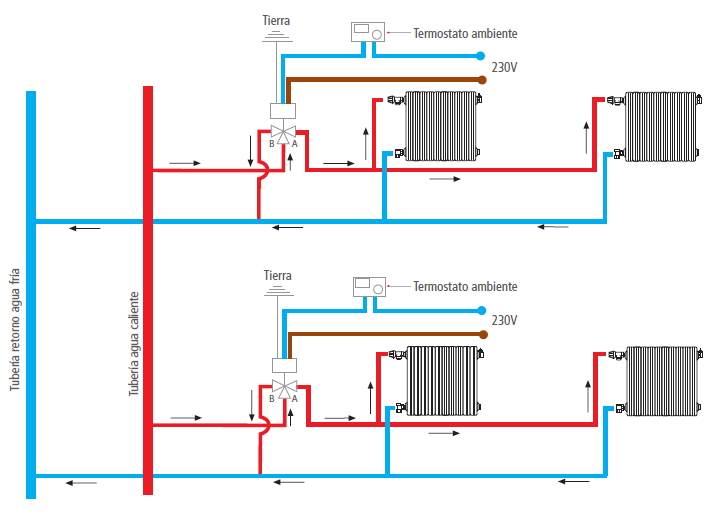

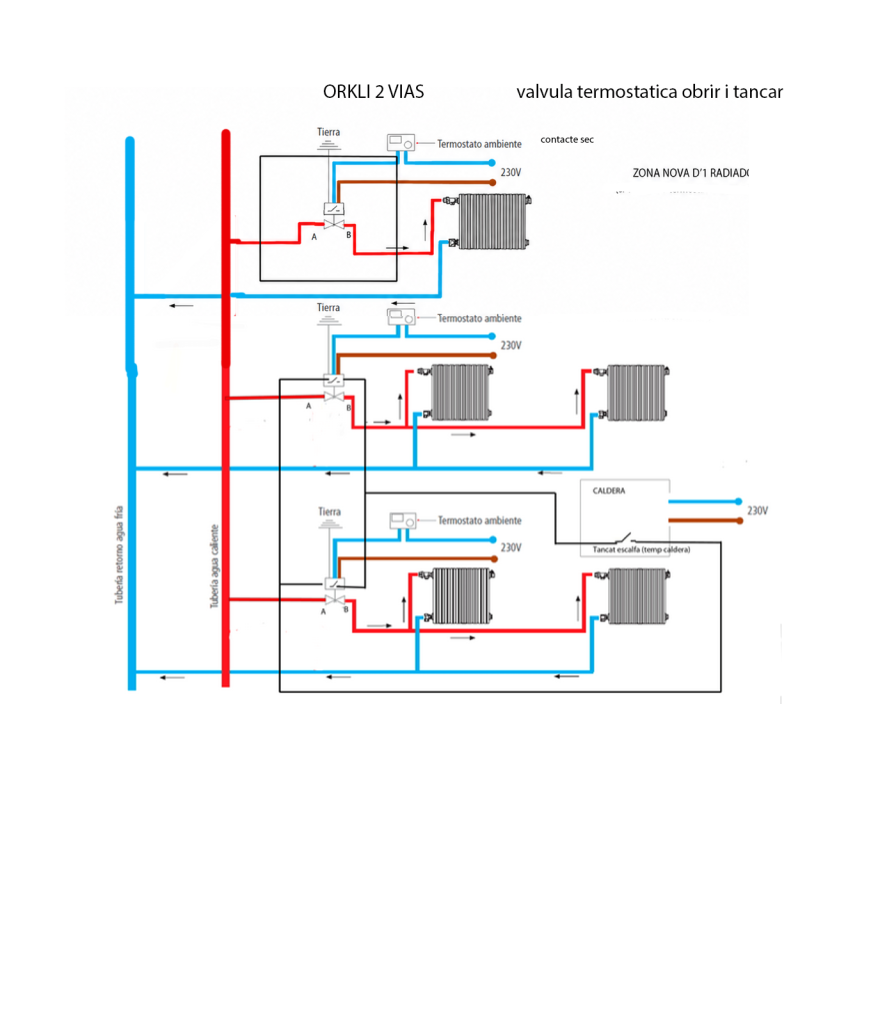

Observem que si el contacte del termòstat 1 està obert i el T2 també i el de la caldera també no hi ha circulació d’aigua. La vàlvula utilitzada és : ORKLI 2 VIAS

Instalació monotub

Resposta directa:
Un radiador en un sistema monotub és un radiador connectat a una instal·lació de calefacció on tots els radiadors comparteixen una única canonada d’anada i retorn, de manera seqüencial. L’aigua calenta entra al primer radiador, en surt una mica més freda i continua cap al següent, i així successivament.

Això fa que el comportament i el rendiment siguin diferents del sistema bitub (el més habitual avui dia).

🔧 Com funciona exactament un sistema monotub

Hi ha una sola línia que recorre tots els radiadors.
Cada radiador rep aigua una mica més freda que l’anterior.
Per evitar que un radiador “robi” massa calor, cada radiador té un bypass o derivació interna que deixa passar part del cabal sense entrar al radiador.
Si tanques massa un radiador, afectes tots els que venen després.

📌 Avantatges

Instal·lació més econòmica i senzilla.
Menys canonades → menys obra.
Ideal en edificis antics o reformes on no es vol fer molta instal·lació.

⚠️ Inconvenients importants

Els radiadors no escalfen igual: els primers són més calents, els últims més freds.
Ajustar termòstats o vàlvules pot afectar tota la línia.
Menys eficient i menys flexible que un sistema bitub.
Si un radiador falla o es desmunta, pot afectar tota la instal·lació si no hi ha bypass adequat.

🧭 Com identificar si tens un sistema monotub

Mira les canonades del radiador:
- Monotub: una sola canonada entra i surt del mateix costat, sovint amb un pont o derivació.
- Bitub: dues canonades separades (anada i retorn independents).
Si en tancar un radiador notes que els altres deixen d’escalfar, és gairebé segur que és monotub.

🛠️ Consells si tens un sistema monotub

No tanquis del tot cap radiador: afecta la resta.
Si vols millorar el control, instal·la vàlvules termostàtiques especials per monotub (no serveixen les normals).
Per equilibrar la instal·lació, cal ajustar el bypass de cada radiador.
Si tens problemes de temperatura desigual, es pot afegir una bomba de circulació més potent o convertir parcialment a bitub (si és viable).

Si vols, puc mirar el teu cas concret:
📸 Pots enviar-me una foto del radiador i les canonades, i et diré si és monotub, com està configurat i què pots fer per millorar-ne el rendiment.

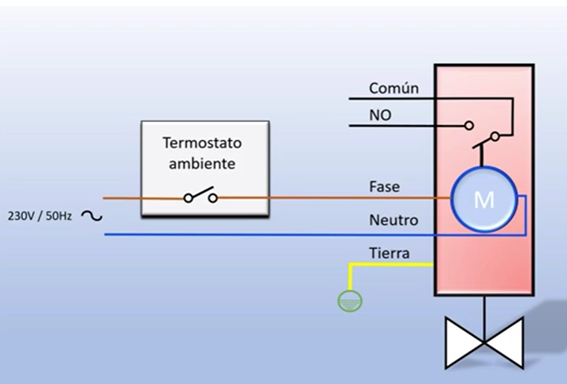

Vàlvula de zona orkli 5 fils

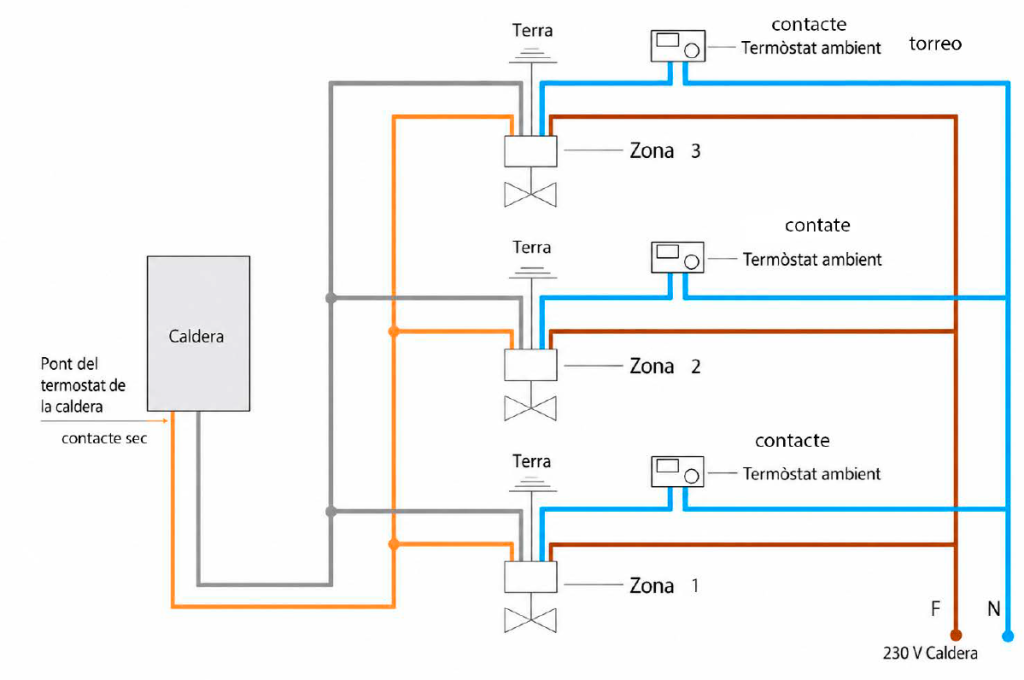

El dibuix està pendent de corregir: els colors dels fils de la caldera son gris i taronja sense polaritat.

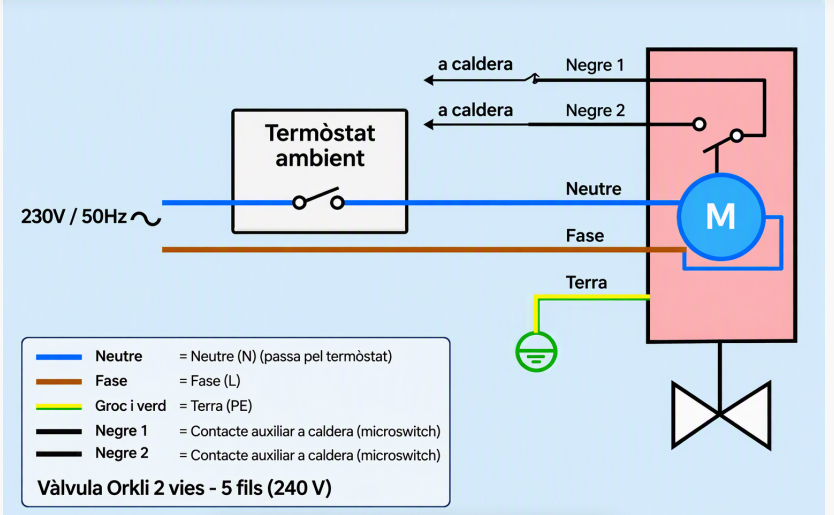

El codi de colors que s’ha documentat per a aquesta connexió és el següent:

Color del cable	Funció
Blau	Neutre (N)
Marró	Fase d’alimentació del motor (L)
Groc i verd	Terra de protecció (PE)
Taronja	Un contacte del micro-interruptor de final de cursa
Gris	L’altre contacte del micro-interruptor

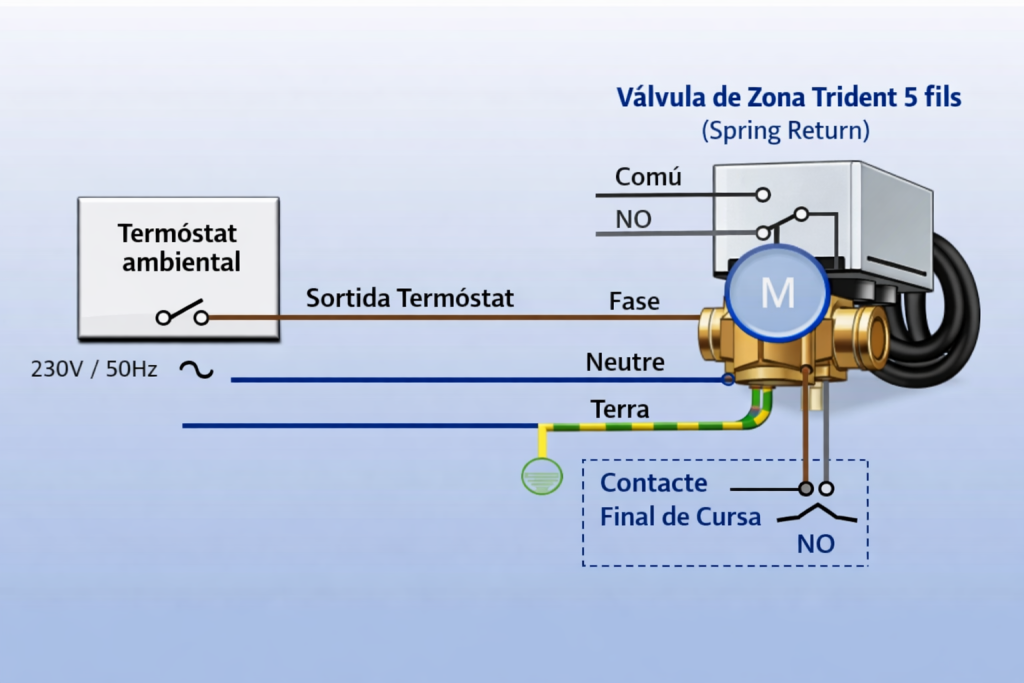

Alternativa:

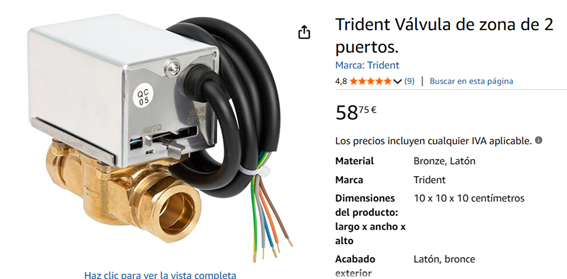

la Trident pot reemplaçar la teva Orkli de 5 fils en una caldera Baxi, sempre que connectis correctament els fils segons l’esquema anterior.

TERMÒSTAT → (fase) → MARRÓ ────────────────┐
│
CALDERA (N) → BLAU ────────────────────────┘ → MOTOR (obrir)

TERRA → VERD/GROC → PE

CALDERA TA1 → BLANC ────────────────┐
│ → END‑SWITCH (contacte sec)
CALDERA TA2 → GRIS ─────────────────┘
